冷卻塔節水（消白霧）技術

詳細說明

?技術簡介

現有冷卻塔在運行過程中存在如下問題：

（1）耗水量高：冷卻塔在運行過程中，通過填料的表面換熱來降低工業循環水溫度，使得大量水分蒸發流失；

（2）設計余量大：冷卻塔以環境空氣作為冷源，一般采用夏季高溫時的換熱模式設計，造成冬季低溫時設計余量過大且容易出現填料大面積冰凍現象；

（3）視覺污染嚴重：在冬季低溫環境下，冷卻塔換熱過程產生的大量水蒸氣出塔后快速冷凝形成白霧，在大氣相對靜止時會影響空氣中污染物的擴散，成為霧霾的主要載體，造成嚴重的視覺與環境污染。

針對上述問題，蘊澤環境采用CFD流場優化+氣-液錯流間接換熱填料+膜片表面改性技術體系，夏季保持原有運行模式，冬季將傳統冷卻塔氣液直接換熱模式改為間接換熱方式，從原來的利用水蒸發換熱改為主要依靠低溫空氣與循環水的溫差換熱，從而大幅減少循環水的蒸發損失，實現系統節水；同時出塔空氣溫度升高、含濕量顯著降低，實現消白霧。

?核心專利

本技術已申請發明專利4項，實用新型專利和軟件著作權4項

?技術特點

l節水效果明顯

模塊內冷空氣與循環熱水間接換熱，大大減少了蒸發損失，從而減少新鮮水的補充量，冬季運行節水效果尤為明顯，機力冷卻塔、自然通風冷卻塔水資源回收率分別大于20%和60%，可大幅降低系統運行費用。

l改造簡單，投資費用低

僅需要對填料和布水系統進行改造，無需改變冷卻塔主體結構，不增加額外荷載，改造簡單，投資費用低。

l系統能耗低，運行阻力小

采用內部循環熱水作為熱源加熱干空氣，無需增加外部熱源，系統能耗低；循環水系統改造后，水壓損失變化不大，無需改變循環水泵和風機（機力冷卻塔），運行阻力小。

l換熱效率高，可實現全年無白霧

蘊澤環境自主研發的填料膜片，可有效強化換熱空氣在填料通道內的湍流強度，提高換熱效率，實現冷卻塔出口全年無白霧。

l避免冬季填料結冰現象

冬季采用間接換熱模式，能有效避免冷卻塔填料冬季結冰現象，提高系統運行穩定性。

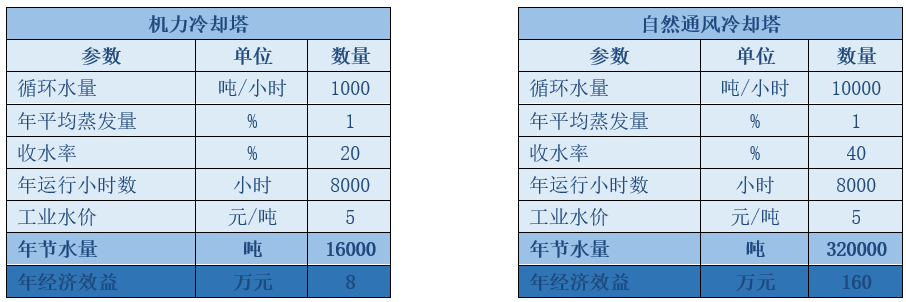

?經濟效益分析

?典型案例

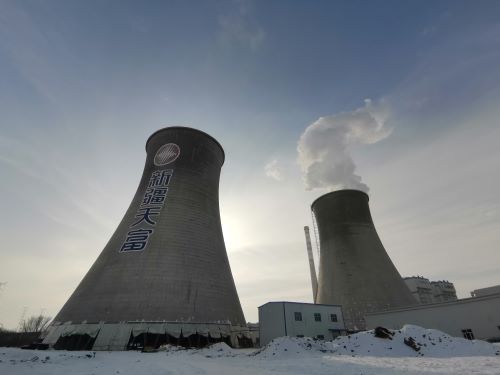

   新疆天富能源股份有限公司南電冷卻塔節水消白霧工程

機力冷卻塔：循環水量：2200m³/h；年節水量：35200噸；環境溫度≥-15℃、相對濕度不超過60%時無可視白霧現象。

自然通風冷卻塔：循環水量：5000m³/h；年節水量：160000噸；環境溫度≥-15℃、相對濕度不超過60%時無可視白霧現象。
